揭秘:音响系统中的平衡与非平衡接线方式的优缺点

时间:2020-03-11| 作者:中科易创|
     在会议室专业音响系统中,我们常常遇到电噪声干扰的问题,主要是非平衡和平衡接线方式有问题。这两个接线方式口底怎么回事,怎样的接线方式比较正确,这里我以我多年安装调试经验,简单的讲下两者区别、特性及实际的用途。


      一、非平衡接线方式

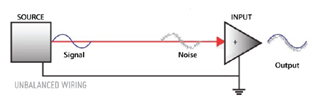

非平衡接口只有两端,正极与接地,音频信号线由两芯加屏蔽线组成,分别为热端接正极,冷端和屏蔽线接地,常见如下图:


1562223586629480.png 1562223586582198.png


     可见,在传输过程中,电噪声干扰一直存在,并没有有效的处理手段,因此非平衡端口,而且高阻抗接口,对电压灵敏度较高,线路稍长,周边干扰越严重,电噪声越来越多,信噪比越来越低。但是这样我们就不用了吗?


     我们日常消费的音频设备都是非平衡接口,在会议室中我们的音源有电脑、DVD、手机、CD等等这些接口无疑例外的都是。由于接线方式简单,无过多处理,造价便宜;信号不经过人为处理,信号完全高保真,在短距离传输比较合适。


      二、平衡接线方式

     平衡接口有三端,正极、负极与接地,音频信号线由两芯加屏蔽线组成,分别为热端接正极,冷端接负极和屏蔽线接地,常见如下图:



      平衡接口的具有一个差分电路,在输出时,正常信号分成两份,一部分接入正极,另一部分信号反相接入负极。在传输时,中途电噪声同时干扰,两芯线上具有同样的干扰信号。负极信号到输入端口时,负极信号再次反相,原始信号恢复,中途进入的噪声因为先前没有反相,再次反相时正好正负抵消,噪声消除了。但是初始就进入的噪声没法消除,但是这种干扰比较小。


     可知,平衡信号在长距离的传输中具有良好的抗干扰能力,有效的保证信噪比;但是具有处理电路,造价相对较高;信号经过简单处理,不够完全高保真,HiFi音响类基本不会用。


     三、总结

    1、非平衡接线方式

    优点:用途广泛,造价便宜,信号高保真。

    缺点:无抗干扰能力


    2、平衡接线方式

    优点:抗干扰能力强,适应长距离传输。

    缺点:造价较高,信号经过处理,不够完全高保真。


     在会议室音响接线的实际取舍选择中,音源播放设备比较接近调音台,可以采用非平衡接线方式;话筒这类低阻抗设备,极易受到噪声干扰,建议使用平衡接线方式;地插、桌插、墙插一类的接口设备距离调音台较远,采用平衡线路接法;机柜中跳线,线缆交叉较多,极易被强电干扰,应该全部采用平衡接法。
