一、系统概述

       多功能厅因其多样化的功能深受欢迎，近年来迅速普及使用。一个现代化多功能厅可以满足本地各类讨论、报告、培训教学、新闻发布与录制、远程视频会议等现场会议活动，各类远程视频会议活动，各类表演、庆典、晚会等文艺演出活动，各类观赏电影、音乐会等视听活动。为了满足这些活动的需求需要一个多个系统既能够独立使用，又能智能联动一体化解决方案。

二、设计依据

      依据国家各类音视频灯光标准规范，业主方提供图纸和现场勘探数据资料等。

三、设计原则

      多功能厅的音视频系统务必做到可靠，稳定，实用，多用途，可扩展，先进，方便。设计时要考量后期的施工、调试、培训等技术服务，提供相应的保证措施。

四、功能分析

      1、具有中央控制系统，能够统筹管理现场所有音视频系统设备，集中管理控制，简易化操作，设定多种场景模式，根据活动类型一键切换场景；

      2、具有多功能厅音响系统，能够为各类用途活动的收录现场各类音源，混合分配后提供高音质的还原放大，并均匀覆盖厅堂所有区域；

      3、具有视频显示系统，能够清晰的显示各类用途活动的本地或远端的各类视频及图像；

      4、具有摄像跟踪系统，能够动态地清晰地捕捉各类现场活动的状态，并转为视频或图像；

      5、具有远程视频会议系统，能够连接远端的会议现场，进行远程视频会议；

      6、具有舞台灯光系统，能够为各类用途活动提供基础铺光照明，渲染，定点造型等多种舞台效果。

      7、具有舞台电动升降吊杆及幕布系统，舞台电动升降吊杆设备能够为灯具及舞台幕布提供安装环境，并提供升降或开合的电动控制；舞台幕布能够有效装饰舞台，提升舞台效果。

五、相应子系统

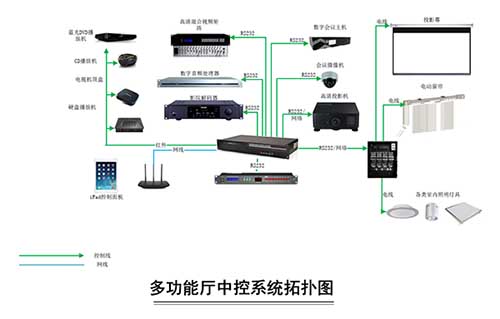

  1、中央控制系统

       中控系统通过网口、串口、红外、继电器、继电器等不同协议端口对各个系统设备进行统一控制和管理，运用控制终端，远程一体化智能操作。

       在多功能厅中，系统众多，设备种类繁多，需要通过中控系统全方位集中管理,化繁为简。

       按照操作规范顺序，一键开启关闭系统设备；

       多个场景，一键切换，应用方便；

       单独控制设备开启关闭，节省时间；

       整体或区域音响音量微调，在会议用途中极为方便；

       各区域灯光明亮调节，利于各种场景变换；

       多个视频源自由切换，智能高效；

       记录摄像预置位，瞬间调用；

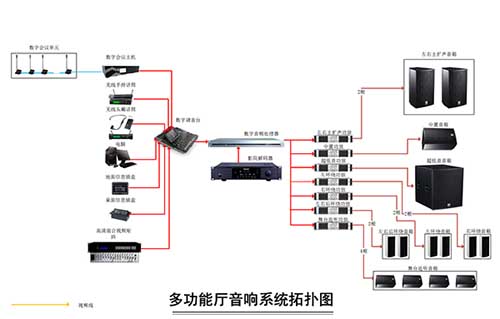

   2、音响系统

       多功能厅音响主要用于声音的拾取，并高保真还原放大，在多功能厅的多种用途里必需的系统。音响系统共分为三部分音源部分、电声处理部分及放大还原部分。

       音源部分主要是将人声信号转化为电声信号或直接播放电声信号的设备。一般包括、会议发言系统、话筒、CD/DVD播放器、其他系统的音频信号。

       会议发言系统，根据会议性质，相应具有讨论，投票表决，同声传译功能等等，同时考虑智能一体化，还需要和摄像跟踪系统联动，做到音像同步。

       电声处理部分主要是将输入的电声信号进行混合和路由分配，控制，处理优化并控制，最后输出到信号放大设备。这部分设备包括调音台、音频处理器等，系统的大脑中枢，音响的混合、控制及路由分配均有调音台完成，信号处理由音频处理器完成。

       放大还原设备主要试讲信号由电声信号放大并还原为人声信号。这部分设备包括功放和音箱，功放放大信号，音箱还原信号，是系统中最直观的一部分。

       音箱的摆放安装关系到声场的覆盖，至关重要。由于多功能厅观众区域固定，声音来源统一，一般采用集中式布置音箱。

       会议及演出用途，一般采用立体声2.1声道扩声；若是电影观赏用途，则需要采用5.1声道乃至7.1声道扩声。

       会议用途是只需左右主要扩声音箱，覆盖不足处增加辅助补声音箱；演出用途需要增加超低音音箱增加动态；影院用途时需要增加中置音箱，辅助音箱可用作环绕音箱。如果多功能厅高度较高，则需要拉声像音箱拉低声像；舞台上需要增加舞台返听音箱用于舞台区域覆盖及表演用途；若是多功能厅舞台比较宽敞，舞台台口还需增加台唇音箱。可以通过中控系统，一键切换场景，做到各司其职。

       主扩声音箱的选择，直接关系厅堂的音质水平及声场覆盖，环境结构不同音箱的选择不一样。

       会议为主要用途时，且厅堂宽敞，结构简单，主扩声音箱可用壁挂音柱；音柱的水平覆盖宽且语言清晰度较高。

       若是一般演出用途时，厅堂平直且前后距离较短，主扩声音箱采用点声源音箱覆盖；点声源音箱频域广，能直观还原声音，并能定点覆盖。

       若是大型多功能厅，前后距离长，厅堂宽敞，用途广泛，主扩声音箱采用线阵组音箱覆盖；线阵组音箱水平覆盖广，垂直覆盖清晰，远场区域覆盖呈线性，声音衰减减半，厅堂后场区域能有效覆盖，各个区域指向明显，能够均匀覆盖。

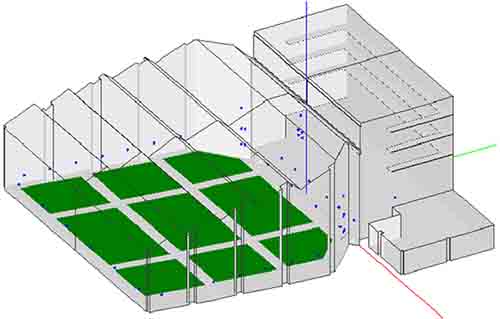

       声场分析建模图

根据现场环境及选择的音箱，可以通过EASE软年间模拟，有效验证设计的正确。

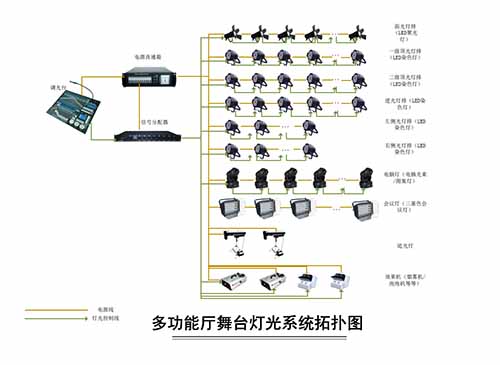

  3、舞台灯光系统

       多功能厅舞台灯光系统满足会议的基础铺光及摄像跟踪的亮度需求；增强文艺演出舞台效果，突出人物造型，整体舞台清晰明亮。

       常见的灯光位置布置基础灯具，完全固定，主要灯位分以下几种：

       面光：主要用于舞台前区照明，并能对人物面部照明及定点造型。

       耳光：辅助面光，对人物面部两侧照明。

       顶光：主要用于整个舞台铺染照明，并对人物定点造型；

       逆光：主要用于舞台照明铺染，从人物背后照明，可有效对人物造型；

       侧光：辅助顶光，由舞台两侧照明，对人物两侧进行定点照明；

       天幕光：主要用于天幕背景的渲染，营造氛围。

       舞台效果灯主要有摇头图案灯、摇头光束灯、摇头染色灯、追光灯；这些灯具可以改变出光方向，灯位要求不高，安装位置方便，可用于增强舞台背景效果、渲染氛围及突出人物造型。

       演艺效果设备有烟雾机、泡泡机、雪花机、泡泡机等等。用于制造各种氛围，增强舞台效果在文艺演出中用途广泛。

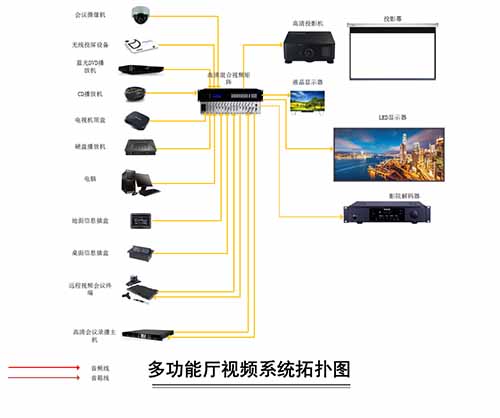

   4、显示系统

       多功能厅根据需求需要配置视频系统，视频系统包括视频显示系统，远程视频会议系统，摄像跟踪显示系统，视频切换系统。

       视频显示系统主要保证多功能厅显示功能需求，主要有LED大屏显示、液晶拼接显示及投影幕显示三种方式：

       LED大屏：由LED点阵模块组成，显示明亮，显示不够柔和真实，环境要求简单，大型多功能厅多采用这种方式；

       液晶拼接屏：由多个液晶屏拼接而成，明亮但不够柔和真实，且拼接缝隙较大，环境要求简单，一般小型多功能厅采用这种方式；

       投影幕显示：由投影机投射投影幕显示，对现场环境要求较高，显示柔和真实，特别用于影院功能需求的多功能厅。

       远程视频会议：用于远程沟通的视频会议系统。

       摄像跟踪系统：通过摄像机跟踪显示整个多功能厅的动态，对灯光需求较高，。

       视频切换系统：用于切换当前显示的各式各样视频源。

   5、舞台（电动升降）吊杆及幕布系统

       舞台电动升降吊杆包括舞台吊杆，电动吊杆机、电动对开拉幕机等等。

       舞台吊杆可以吊挂舞台灯具及舞台幕布，提供安装环境；

       电动吊杆机可以升降舞台吊杆，方便维护舞台设备；

       电动对开拉幕机，可有效控制舞台大幕的开合，用于文艺演出中节目场景切换。

       舞台幕布主要包括大幕、会议幕、会标幕等等。

       舞台大幕是分隔舞台与观众厅的软幕，是舞台的门户，用于文艺演出是演出开始和结束的启闭,有时也用作场幕使用；

       舞台会议幕，主要用于会议，起烘托会议气氛作用，位于大幕之后。

       舞台会标幕是大幕的檐幕，与大幕形成配套，因而衬托了大幕的美观。
