T台展示音响灯光解决方案

时间:2020-02-26| 作者:中科易创|
T台展示音响灯光解决方案

一、系统概述

       企业多功能展示厅T台主要用于企业产品发布、产品动态展示、行业内交流、活动等,根据T台的应用来看,T台展示区部分属于高端多功能展示厅的主要组成部分之一。

       本解决方案中多功能展示厅T台的尺寸如下:

       舞台区域:宽:12米、深6米;T台区域:宽:2.4米、长12米,房间面积约300平方米。


多功能展示厅T台三维模型图

多功能展示厅T台三维模型图



       本方案的主要目的是:满足服装企业T台走秀对专业灯光、专业音响效果的需求。本方案主要包括以下两个系统:

       1、T台专业灯光系统

       2、现场专业音响系统


二、T台专业灯光系统

1、灯光系统设计原则

       灯光照明设计必须符合功能的要求,根据不同场合、不同的对象选择不同的照明方式和灯具,并保证恰当的照度和亮度,亮度分布均匀,避免出现眩光,一般宜选用全面性照明灯具;一般采用强光重点照射以强调T台演员、模特塑造的形象,强化艺术感染力。

       灯光照明的亮度的标准,根据用途和分辨的清晰度要求,在不同的使用环境中,灯光可调节成不同的亮度。

       灯光照明是装饰美化环境和创造艺术气氛的重要手段。为了对室内空间进行装饰,增加空间层次,渲染环境气氛,灯光照明更成为必不可缺的一部分。灯具不仅起到保证照明的作用,而且本分讲究其造型、材料、色彩、比例、尺度,灯具已成为室内空间的不可缺少的装饰品。灯光设计师通过灯光的明暗、隐现、抑扬、强弱等有节奏的控制,充分发挥灯光的光辉和色彩的作用,采用透射、反射、折射等多种手段,创造温馨柔和、宁静幽雅、怡情浪漫、光辉灿烂、富丽堂皇、欢乐喜庆、节奏明快、神秘莫测、扑朔迷离等艺术情调气氛,以满足礼堂复杂的灯光照明要求。

       灯光照明设计要求绝对的安全可靠。由于照明来自电源,必须采取严格的防触电、防断路等安全措施,以避免意外事故的发生。


2、灯光系统的构成

       灯光布置我们依据T台格局,做了如下分配:以面光、顶光、观众区灯光、追光等部分组成。

       室内高度约为6m,灯光吊架整体高度为5.8m,除去追光灯,所有灯高度均为5.5m

       如图所示:

T台灯光布置

T台灯光布置前视图


 3、灯光的选择

        3.1 面光及侧光

       面光用作舞台人物造型,使观众能看清演员和演讲人员的艺术形象。

       本方案中设计五道面光及侧光,主要设在T台上空,为了满足不同的场景要求,面光及侧光采用 LED成像灯,根据灯光照射方向确定面光或侧光,面光朝向舞台,侧光灯在T台两边,左右照射于T台上。利用成像灯的高反射性,保持足够的亮度,可以满足走秀区的足够的流明照度,保证使用要求。

        3.2 顶光

       顶光是安装走秀区顶部的灯具,装在灯架上,主要投射于表演区,给整个舞台以均匀照明。顶排光从舞台前沿表演区向后顺序安装,顶光一、顶光二、顶光三、顶光四、逆光依序排列。用于需从上部进行强烈照明的场合。可分别由前部、上部和后部投射,根据不同的时间要求,决定方向、光柱、孔径、照度。

       顶排光是大幕线之内的主演区的主照明光源,我们考虑了剧场的深度和使用需求,设计了四排顶光、一排逆光。均使用54颗3W大功率新型LED灯。不断变换色彩以渲染场景的要求。

        3.3  电脑灯,烟机

       电脑灯光作为当今高新技术产品,它灵活多变的功能、丰富多彩的艺术效果,大大丰富了灯光的语言和表现的手段,电脑灯光的使用是新世纪现代舞台的标志之一,尤其是现代歌舞晚会、文艺汇演、时装表演不可缺少的表现工具。为此,我们选用了智能光束灯,分别在舞台上和T台两侧,满足不同效果需求。另外还配有烟雾机营造不同环境氛围。

       具体摆位如下图所示:

T台灯光布置图

T台灯光布置图


T台灯光布置图

T台灯光布置顶视图


       其中红色灯为成像灯,主要作为面光及侧光;黑色灯为LED帕灯,主要作为顶光灯及逆光灯;青色灯为电脑摇头灯,作为效果灯;粉红色灯为观众灯,主要照射观众区域。

       调光台作为T台各种灯具、信号、电源控制的中心设备,是专业灯光系统的最核心控制中心。因此,调光台的设备选型应当按照灯具的配置、所采用技术的先进性、稳定性、可操作性、易扩展性等进行选型。


三、专业音响系统

1、音响系统总体设计

       设计要求系统有足够动态余量,以适应不失真还原大动态的节目信号。。

       设计中所选的扬声器显然是根据听众区的具体位置和面积,选用线阵列进行组合扩声,组成“线”声源阵列,有效降低阵列的梳状滤波效应,有利于语言清晰度的提高,听众区都处于扬声器的覆盖范围内,可以预见声场均匀度是良好的。

       系统中对每路扬声器都进行参量均衡的调整,使其在指向性控制范围内各频率声束宽度变化很小,没有过激点和陷波点,能提供足够的手段改善观众厅和舞台区耦合空间声场对传输频率特性的影响,确保系统的传输频率特性平滑。

       系统中的扬声器布置合理,保证系统的传声增益。

T台音箱布置示意图

T台音箱布置示意图


2、音响系统设计

       本次系统设计采用了主扩加辅助的扩声形式,形成对观众区的完全直达声覆盖,让每一个听众都能听到清晰、生动的语音。整套系统的工作氛围两种形式,整套音响系统作为一个大的整体,为听众营造一个大的立体声环境。

2.1  扬声器系统的选型

       扬声器系统选型与布局是整个扩声系统设计的重要一环,因为声学特性指标中的几项重要指标和最终音质效果都直接与此有关。在扬声器选型时,充分注意到所选扬声器的灵敏度、频响、指向特性和功率放大器的配接等主要技术参数:

  1. 声场、声线分布;

  2. 扬声器的指向特性、扬声器之间的干涉效应;

  3. 各安装位置上扬声器的水平角度、垂直角度和旋转角度;

  4. 全部扬声器的输入功率分配;

  5. 各扬声器之间的声线交叉覆盖情况。

2.2  扬声器的布置

       在任何情况下,扬声器的布置应该保证所有听众接受到均匀的声能即有良好的声场均匀度;

       针对以上两点,我们在设计中,将左右主音箱(各4只双10寸线阵音箱搭配次低频)全部吊挂在舞台上方两侧,高度为5m高,向下倾斜一定角度以覆盖观众听音区,让80%以上的观众能够听到来自主扩声音箱的直达声,由于舞台跨度大,舞台上右两侧布置了前场近扩声音箱(左右各1只),在安装过程中将音箱的角度进行调整,这样声音的互相干涉就大大减小了。扬声器布置如下图:


T台扬声器布置平面图


T台扬声器正面图

T台扬声器正面图


       为了提高整体的动态和延生低频下限,配置2只双18寸单元的超低音音箱。而舞台上则需要预留四个接口用以摆放流动返听音箱.

       此种布局方式,通过对不同扬声器(组)指向特性对观众区的覆盖和准确延时设计,既能使观众区上有足够的声压级、良好的语言清晰度,同时又能满足音乐方向感、空间感、生动感的需要,具有声场均匀、空间方向感强、观众听觉与视觉一致、直达声强、清晰度好、语言的可懂度高等特点。


四、最终模拟图示

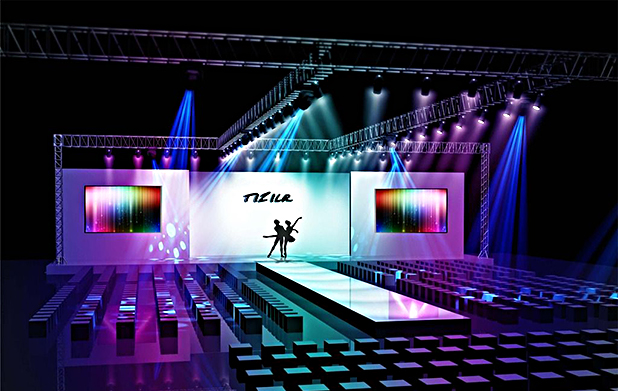

T台音响灯光布置三维立体图

T台音响灯光布置三维立体图


T台音响灯光布置俯视图

T台音响灯光布置俯视图



T台音响灯光布置侧视图

T台音响灯光布置侧视图



T台音响灯光布置正视图

T台音响灯光布置正视图








————以上是深圳市中科易创科技有限公司原创内容!如需转载,请注明出处,否则追究法律责任!
