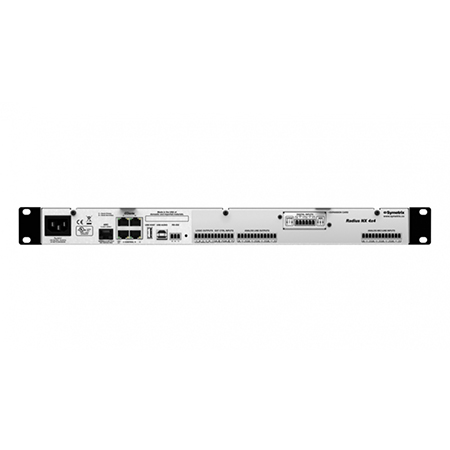

Symetrix Radius NX 4x4 AEC-1 网络数字音频处理器
Radius NX系列内部搭载双核处理器,将大型矩阵放在一个核心上处理,释放第二个核心用于信号处理。这使得单个Radius NX可以设计非常大且复杂的系统。



Radius NX系列内部搭载双核处理器,将大型矩阵放在一个核心上处理,释放第二个核心用于信号处理。这使得单个Radius NX可以设计非常大且复杂的系统。
机身包含USB端口,用于实现基于计算机的多轨录制、回放、音频媒体播放等。
具有一个卡槽,支持当前所有EDGE/Radius I / O卡。
64x64通道可冗余Dante网络音频传输。
对于成本要求严格,需要把许多Dante网络音频终端路由至一台主要的DSP,且要求较少的模拟连接的应用场景而言,Radius NX 4x4 AEC-1 是绝佳的选择。
音频连接包括128 (64x64)个冗余Dante通道,4路模拟话筒/线路输入,4路模拟输出,以及多达8x8 个USB音频通道和8路AEC通道。

输入数量: 四路可开关平衡式话筒或线路电平
接头 :3.81 mm接线盒
标称输入电平: +4 dBu
最大输入电平 :+24 dBu
话筒前置放大器增益 :0至51 dB,3 dB步进,带 ± 24 dB数字微调(trim)
话筒前置放大器EIN: < -125 dB,带150Ω信号源阻抗,22.4 kHz BW
输入阻抗: 2kΩ平衡式,1kΩ非平衡式
幻象电源(每个输入): +48 VDC @ 10 mA最大
动态范围: >115 dB, A加权 THD + 噪音 < -100 dB (22.4 kHz BW,未加权); 1 kHz @ +15 dBu,带0 dB 增益。
延时: 0.31 mS
模拟输出 输出数量 :四(4) 路平衡式线路电平
接头: 3.81 mm凤凰接线端子
标称输出电平 :+4 dBu,带20 dB动态余量
最大输出电平: +24 dBu (+22.8 dBu 2kΩ最小负载)
输出阻抗 :300Ω平衡,150Ω非平衡
动态范围; >117 dB,A加权
THD + 噪音: < -97 dB (22.4 kHz BW, 未加权); 1 kHz, 0 dB 增益 +8 dBu 输出
延时: 0.65 ms
USB 音频 I/O 接头: 一(1) 个B类接头
接口: 2.0 带音频 class 1.0 legacy模式
数量: 1x1 (回声消除免提听筒和非回声消除免提听筒模式) - 无需驱动程 序, 2x2 线路 I/O 模式 - 无需驱动程序,和8x8 线路 I/O 模式 - 包含 驱动程序
采样率: 48 kHz 位深 16位,免提听筒模式;16或24位,线路模式 AEC (如果安装)* 通道数量 多达十六 (16) 个用于双核模块(多达8个参考), 多达八(8)个用于单核
模块 (多达4个参考) 回声消除时间: 400mS最大,取决于通道和参考数量
融合比例 :通常 > 90dB/sec
延时: 11 mS
处理器 :1 x 模拟设备 Griffin ADSP-21584 双核DSP @ 500 MHz
初始处理容量: 500 MIPS, 6 GFLOPS, 2 GMACS
